Intellij 에서 PlantUML 로 Class Diagram 만들기

개요

업무 진행 중 Class Diagram 을 생성할 필요가 있었다.

Intellij Communiti 버전에서는 Class Diagram 생성 지원을 하지 않아

별도의 Plugin 을 설치하여 생성 하는 방법을 아래와 같이 문서로 남겨 둔다.









설치

좌측 상단의 File > Settings 를 클릭 실행 합니다.

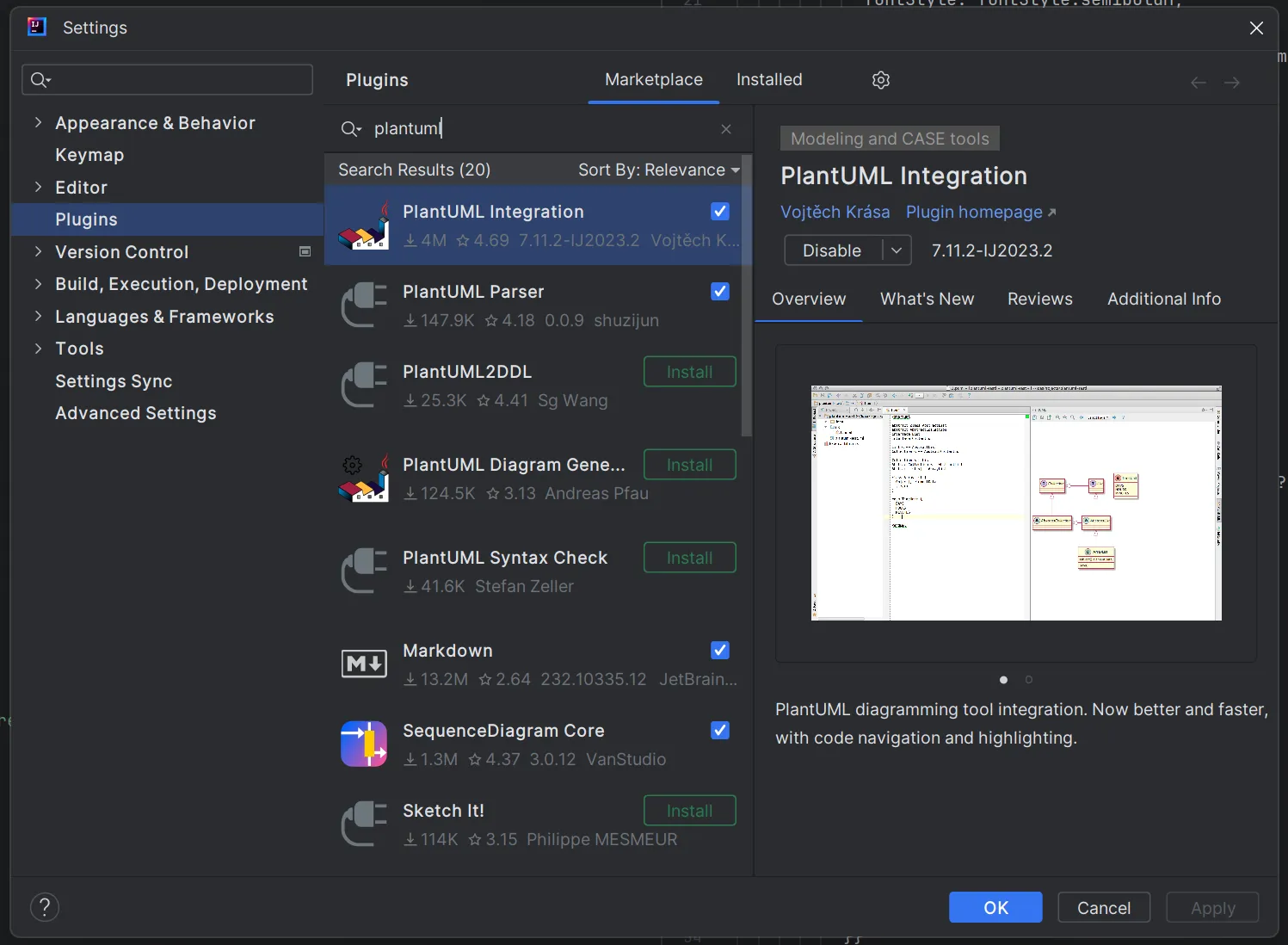

Setting 창의 좌측 메뉴 Plugins 를 클릭 실행한 후 상단의 Marketplace 를 클릭한 후 PlantUML 을 검색 합니다.



아래의 Plugin 을 설치한 후 **Intellij 를 재실행** 합니다.

• PlantUML Integration
• PlantUML Parser









생성

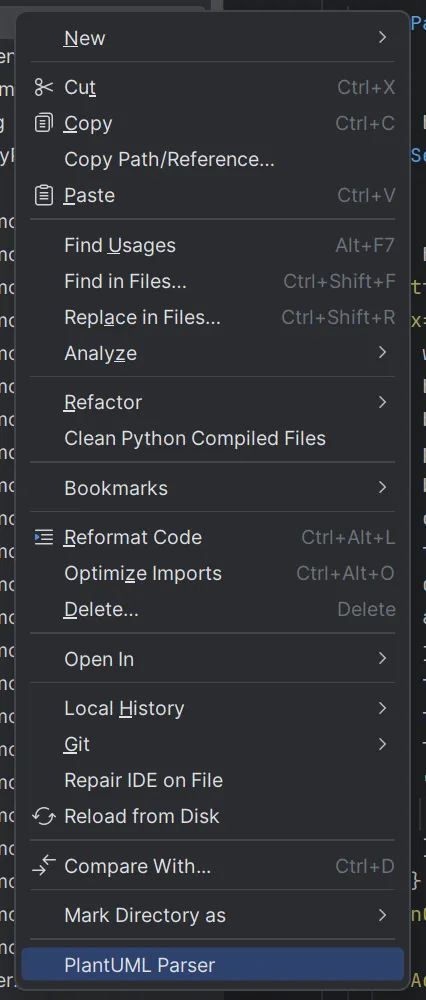

Class Diagram 을 생성할 JAVA 파일을 선택한 후 우클릭 합니다.

위와 같이 PlantUML Parser 메뉴를 확인할 수 있습니다.



PlantUML Parser 클릭 선택합니다.

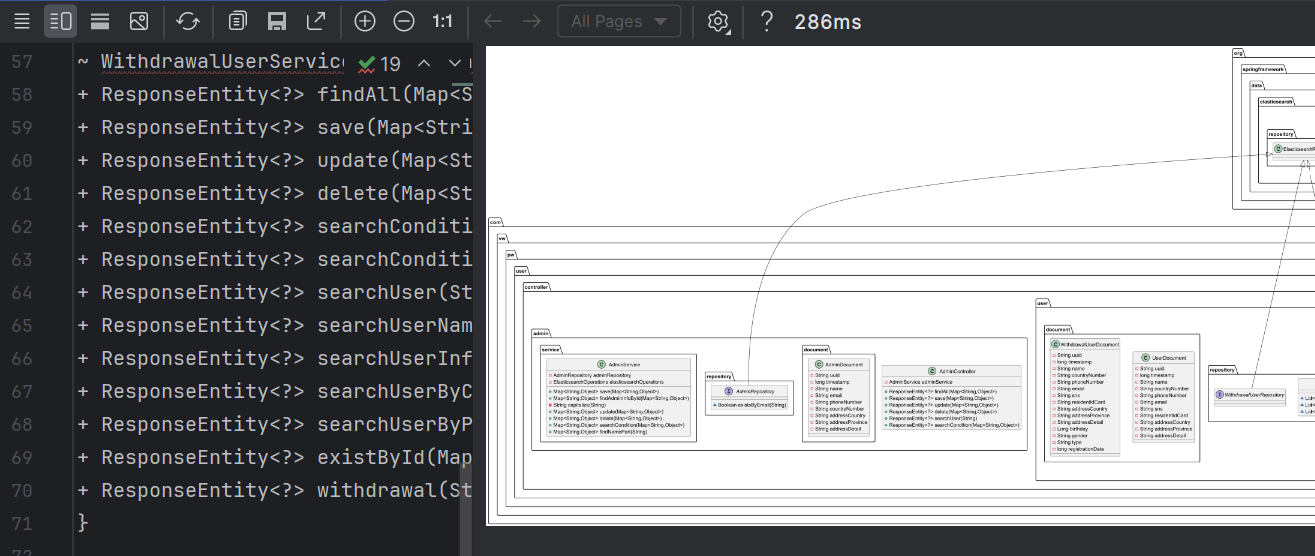

위와 같이 Class Diagram 이 생성되는 것을 확인할 수 있습니다.









저장

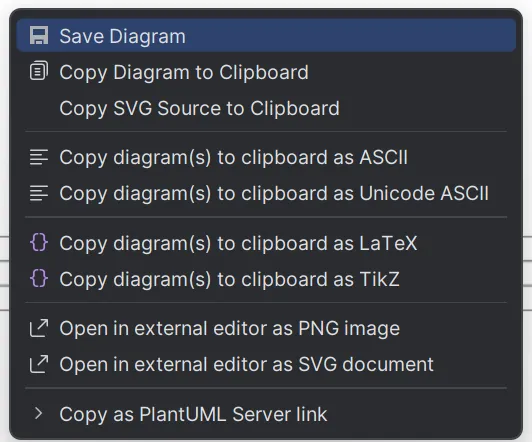

Class Diagram 화면에서 마우스 우클릭 하면 위와 같이 메뉴가 나타납니다.

Save Diagram 을 클릭 실행합니다.











위와 같이 저장 경로 및 설정 창이 나타납니다.

저장할 위치를 선택한 후 File name 에 저장할 파일명을 입력, 파일 타입을 지정한 후 OK 버튼을 클릭 실행합니다.



png 로 저장하는 경우 현재 보이는 화면만 저장되니 svg 로 설정하여 저장 합니다.













• 참고 : https://velog.io/@jungmyeong96/PlantUML-%EB%8B%A4%EC%9D%B4%EC%96%B4%EA%B7%B8%EB%9E%A8-%EA%B7%B8%EB%A6%AC%EA%B8%B0
